Tela LED flexível da série RF: Guia de instalação

Número Browse:0     Autor:editor do site     Publicar Time: 2026-10-18      Origem:alimentado

Inquérito

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

A implantação de monitores em ambientes curvos, ondulados ou cilíndricos apresenta complexidades físicas únicas. Painéis rígidos convencionais simplesmente não conseguem se adaptar a projetos arquitetônicos fluidos. Os integradores visuais enfrentam imensa pressão para fornecer panoramas perfeitos em estúdios de transmissão, espaços de varejo e lobbies corporativos. A tela LED flexível da série RF oferece uma solução de alto desempenho para esses espaços exigentes. No entanto, alcançar resultados visuais perfeitos depende muito de uma preparação estrutural precisa. Uma subestrutura mal preparada inviabiliza rapidamente um projeto. Muitas vezes leva a costuras visíveis, módulos fraturados e extenso retrabalho.

Este guia fornece aos integradores de sistemas, técnicos de AV e gerentes de projeto uma visão detalhada dos principais requisitos de instalação. Você aprenderá como mitigar os riscos de implantação por meio de enquadramento exato e planejamento térmico. Cobrimos tudo o que é necessário para evitar reprojetos dispendiosos no meio do projeto. Domine essas técnicas para garantir uma exibição final espetacular.

Principais conclusões

  • A subestrutura dita o sucesso: 70% do tempo de instalação deve ser dedicado à estrutura e ao nivelamento; os módulos magnéticos da Série RF estão estritamente em conformidade com a precisão do quadro.

  • Respeite os limites físicos: O cumprimento do raio de curvatura mínimo especificado evita microfraturas nas juntas de solda da PCB e prolonga a vida útil do módulo.

  • A capacidade de manutenção frontal acelera o ROI: o design magnético simplifica a montagem inicial e a manutenção de longo prazo, reduzindo o tempo de inatividade operacional.

  • O planejamento térmico não é negociável: instalações curvas e fechadas exigem estratégias proativas de dissipação de calor para evitar superaquecimento localizado.

Avaliação da prontidão estrutural e ambiental (fase de pré-instalação)

Conseguir uma exibição perfeita começa muito antes de desembalar os painéis. Você deve definir antecipadamente requisitos claros de subestrutura. Os instaladores precisam de uma chapa metálica personalizada ou de uma subestrutura de aço. Os engenheiros devem projetar esta estrutura para corresponder exatamente à curva desejada. Não podemos enfatizar o suficiente a planicidade e as tolerâncias de alinhamento. Uma moldura sem precisão causará costuras visíveis entre os módulos flexíveis. Superfícies metálicas irregulares criam pequenas lacunas. Os espectadores perceberão essas lacunas imediatamente quando estiverem perto da tela.

Para garantir o sucesso do enquadramento, siga várias práticas recomendadas básicas:

  • Opte pelo alumínio usinado em CNC em vez do aço padrão para reduzir o peso estrutural e melhorar a precisão dimensional.

  • Trate todas as superfícies metálicas aplicando um revestimento antiferrugem para evitar degradação a longo prazo.

  • Incorpore canais de resfriamento dedicados no design da estrutura para gerenciamento térmico passivo.

A realização de um perfil ambiental completo evita falhas de hardware a longo prazo. Você deve avaliar cuidadosamente a temperatura ambiente, a umidade e os padrões de fluxo de ar. Integrações embutidas ou arquitetônicas retêm o calor facilmente. A ventilação deficiente degrada significativamente a vida útil do diodo. Calcule o consumo de energia necessário com precisão. Avalie suas necessidades de redundância de dados simultaneamente. Baseie esses cálculos na resolução total da tela. Não confie apenas na pegada física. Os arremessos de alta resolução consomem mais energia por metro quadrado.

Finalmente, verifique rigorosamente todas as restrições de flexão. Sempre defina o raio de curvatura mínimo de sua densidade de pixels específica. Placas de circuito impresso flexíveis (PCBs) têm limites físicos rígidos. Não tente curvas multieixos ou curvas compostas. Prossiga somente se a especificação do módulo suportar explicitamente dobras complexas. Forçar curvas fora desses limites danifica permanentemente os componentes internos. Causa microfraturas nas juntas de solda. Essas fraturas levam a pixels mortos logo após a implantação.

Ferramentas essenciais e detalhamento de componentes

A preparação adequada requer auditoria do seu inventário. Também requer equipar sua tripulação corretamente. No momento da entrega, realize imediatamente uma verificação rigorosa do inventário. Você receberá módulos flexíveis, placas receptoras e fontes de alimentação. A remessa também inclui cabos de dados e âncoras magnéticas especializadas. Verifique todas as quantidades antes de iniciar qualquer montagem. Componentes ausentes interrompem totalmente o progresso da instalação.

Reúna suas ferramentas de integração com bastante antecedência. Instrumentos de precisão são obrigatórios para uma construção perfeita. Use níveis de laser rotativos e transferidores digitais. Essas ferramentas verificam perfeitamente o alinhamento da estrutura. Os técnicos precisam de ferramentas especializadas para remoção do módulo de sucção. Isso permite um manuseio seguro e microajustes. Você também precisa de chaves de fenda calibradas. Eles garantem uma montagem segura do gabinete. Os controles de torque evitam que os técnicos retirem as roscas dos parafusos durante a montagem da fonte de alimentação.

Planeje suas suposições trabalhistas com cuidado. Estime seu número de funcionários com base na escala do projeto. Aloque um mínimo de dois técnicos para o manuseio do módulo. Uma pessoa segura o painel enquanto a outra o segura. Você também deve incluir engenheiros estruturais. Eles validam a integridade da estrutura antes do início do trabalho elétrico. A equipe adequada evita trabalho apressado e danos acidentais.

Lista de verificação de ferramentas de integração

Certifique-se de que sua área de preparação contenha os seguintes itens obrigatórios antes de iniciar a fase de construção.

Categoria de ferramenta

Item Específico

Aplicação Primária

Medição

Nível de laser rotativo

Verificação do nivelamento da subestrutura e alinhamento horizontal.

Medição

Transferidor digital

Confirmando ângulos de curvatura exatos em subquadros personalizados.

Manuseio

Ferramenta de sucção magnética

Remoção segura e microajuste de módulos LED magnéticos.

Conjunto

Chave de fenda de torque

Proteger fontes de alimentação e receber cartões sem apertar demais.

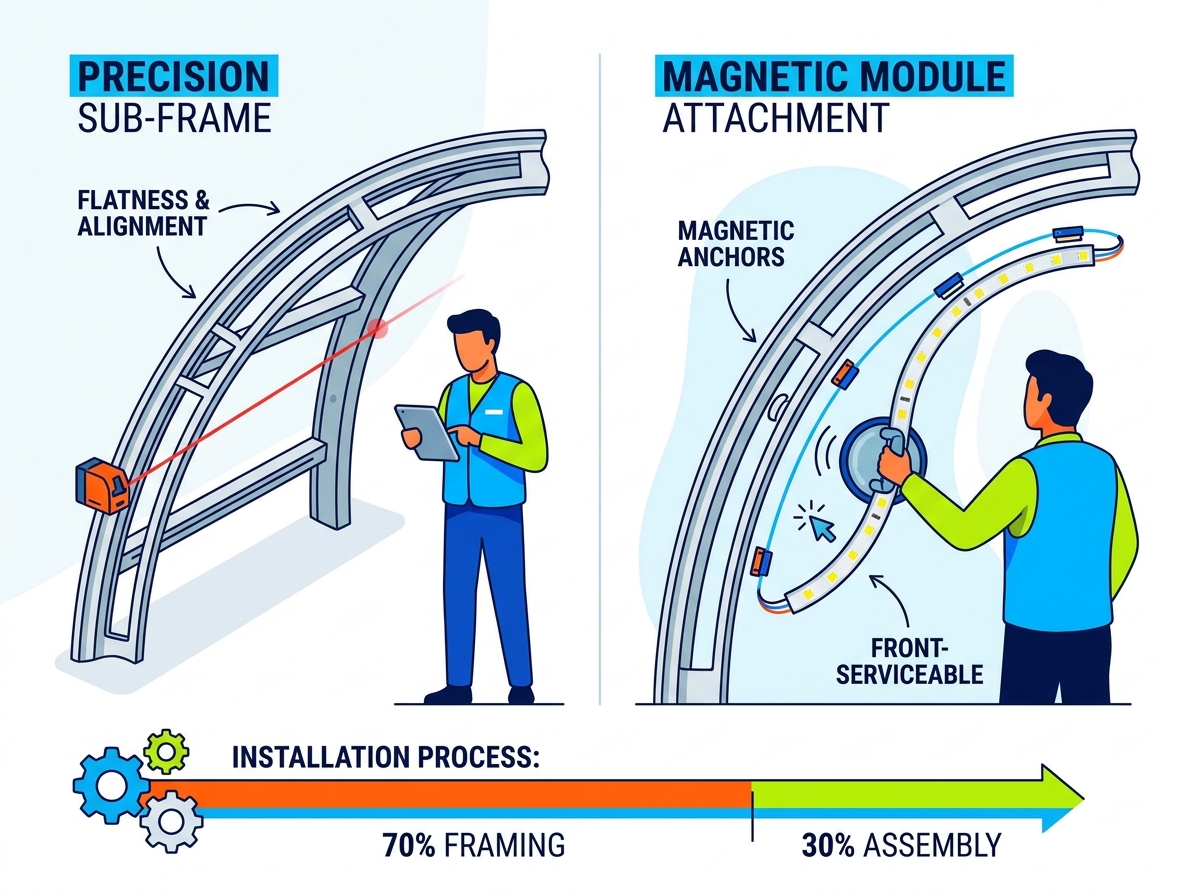

Estrutura de instalação de tela LED flexível da série RF

Processo de instalação mecânica passo a passo

1. Construindo e Validando o Subquadro

Comece instalando sua estrutura estrutural personalizada com segurança. A verificação contínua garante o sucesso a longo prazo. Entre as principais dicas de instalação de LED , o uso constante de nível de laser se destaca. Meça em vários pontos do quadro. Um desvio de até 1 mm amplifica rapidamente. Isso criará uma lacuna altamente visível quando os técnicos anexarem os módulos de LED. Solde ou aparafuse os componentes da estrutura com cuidado. Certifique-se de que não há rebarbas metálicas salientes da superfície. Limpe bem a face metálica para garantir uma adesão magnética perfeita.

2. Roteamento de infraestrutura de energia e dados

Mapeie claramente sua topologia de cabeamento antes de conectar qualquer módulo. Instale primeiro as unidades de fonte de alimentação (PSUs) na estrutura. Monte suas placas receptoras com segurança adjacentes às PSUs. Passe os cabos de dados metodicamente entre os cartões. Prenda todos os cabos firmemente usando braçadeiras ou clipes. A fiação solta interfere diretamente na fase final. Impede que o assentamento magnético dos módulos fique rente ao metal. Um fio preso faz com que o módulo fique saliente para fora. Isso estraga a curva suave da tela.

3. Anexando os Módulos Flexíveis Magnéticos

Manuseie os módulos estritamente pelas bordas plásticas. Tocar diretamente na face frontal causa danos. Óleos e pressão danificam dispositivos delicados montados em superfície (SMDs). Verifique as setas direcionais impressas no verso. Alinhe-os cuidadosamente para garantir uma polarização uniforme. Isso também garante um layout de pixel preciso. Encaixe os módulos no lugar usando suas âncoras magnéticas. Comece no centro da curva estrutural. Trabalhe sistematicamente para fora em direção às bordas. Este método distribui a tensão física uniformemente pela superfície. Impede que os módulos deformem sob pressão.

Mapeamento, configuração e calibração de dados

O mapeamento do fluxo de dados determina como a exibição processa as imagens. Você deve configurar os cartões de recebimento com precisão. Use software de controle padrão como NovaStar para esta etapa. Projetos curvos geralmente apresentam resoluções fora do padrão. Os integradores de sistemas devem abordar essas complexidades durante a configuração inicial do software. O mapeamento de dimensões de pixel personalizadas requer atenção aos detalhes. Mapeie perfeitamente a cascata de dados para evitar imagens distorcidas. Teste o caminho do sinal usando padrões de teste padrão.

Após o mapeamento, concentre-se no ajuste da costura e no ajuste visual. Os técnicos costumam detectar linhas escuras ou brilhantes entre os módulos. Essas linhas resultam de tensão microscópica. Eles também ocorrem devido a pequenas lacunas físicas. As linhas escuras indicam uma lacuna física entre os painéis. Linhas brilhantes indicam painéis muito apertados. Use uma ferramenta de sucção para deslocar ligeiramente os módulos. Feche as lacunas ou alivie a pressão com cuidado.

Por fim, execute uma calibração abrangente de cores e brilho. Esta etapa garante qualidade de imagem uniforme. Telas curvas apresentam desafios únicos de ângulo de visão. O brilho parece diferente dependendo da posição do observador. Siga estas etapas de calibração padrão:

  1. Gere um padrão de teste de branco puro para expor inconsistências de brilho em toda a tela.

  2. Identifique e documente quaisquer linhas escuras ou brilhantes nas costuras do módulo físico.

  3. Implante a ferramenta de sucção para microajustar o posicionamento do módulo mecanicamente.

  4. Execute a correção de bordas baseada em software para mesclar virtualmente as costuras visíveis restantes.

  5. Execute uma passagem final no colorímetro para fixar perfeitamente o espaço de cores Rec.709 ou DCI-P3 desejado.

Riscos comuns de instalação e solução de problemas

Os integradores frequentemente enfrentam desafios mecânicos e ambientais específicos. A identificação precoce de problemas evita danos permanentes ao hardware. Descrevemos os riscos mais frequentes abaixo.

Risco 1: Microfratura por flexão excessiva

O estresse físico excessivo destrói rapidamente os módulos flexíveis. O principal sintoma envolve pixels mortos ou falhas intermitentes nas linhas do painel. A solução exige o cumprimento estrito do raio de curvatura da folha de especificações. Nunca force um módulo a se ajustar a uma estrutura imprecisa. Se a curva do quadro exceder a tolerância do módulo, você deverá redesenhar o subquadro imediatamente.

Risco 2: Estrangulamento térmico em espaços fechados

O acúmulo de calor degrada rapidamente o desempenho visual. O sintoma geralmente se apresenta como degradação de cores ou falha repentina de hardware no centro da tela. A solução requer gerenciamento térmico proativo. Integre sistemas de resfriamento ativos atrás da subestrutura. Instale exaustores ou dutos HVAC dedicados para gerenciar o acúmulo de calor de maneira eficaz.

Risco 3: Assento Magnético Inconsistente

Assentos inadequados atrapalham toda a experiência visual. O sintoma principal se manifesta como módulos que aparecem "acidentados" ou desalinhados ao longo da curva. A solução requer uma inspeção física. Verifique se há cabos presos atrás do módulo. Procure rebarbas de metal deixadas na subestrutura durante a fabricação. Use uma ferramenta de sucção para remover o módulo com segurança. Limpe a obstrução completamente e, em seguida, recoloque o painel rente ao metal.

Matriz de solução de problemas de instalação

Sintoma observado

Causa provável

Solução recomendada

Falhas de linha intermitentes

Microfraturas por flexão excessiva.

Verifique o raio de curvatura; redesenhar a estrutura, se necessário. Substitua o módulo danificado.

Degradação central da cor

Estrangulamento/superaquecimento térmico.

Instale exaustores ativos atrás da estrutura estrutural.

Saliências superficiais visíveis

Fios presos ou rebarbas metálicas.

Remova o módulo com a ferramenta de sucção, elimine a obstrução e recoloque-o de forma limpa.

Conclusão

Instalar um display altamente flexível continua sendo um exercício de precisão estrutural. O sistema magnético de fixação frontal torna a montagem da tela altamente eficiente. No entanto, o resultado visual final depende inteiramente de um enquadramento rigoroso de pré-instalação. Os compradores devem levar em consideração a fabricação personalizada no orçamento geral do projeto. O trabalho especializado em AV também é crucial para o sucesso. O planejamento cuidadoso garante uma instalação espetacular e durável.

Você deve priorizar medições exatas e um planejamento térmico rigoroso. Ignorar os fatores ambientais leva à rápida degradação do hardware. Proteja seu investimento executando cada fase metodicamente. Próximas etapas: Baixe a folha de especificações técnicas para a densidade de pixels escolhida. Consulte diretamente um especialista em integração para obter projetos de subquadro personalizados. Solicite um orçamento personalizado com base nas dimensões específicas do seu projeto. Execute estas etapas para garantir uma experiência visual perfeita.

Perguntas frequentes

P: Qual é o raio de curvatura mínimo para a tela LED flexível da série RF?

R: O raio exato depende muito da densidade de pixel específica que você selecionar. Passos mais apertados geralmente permitem raios menores. Você deve verificar a folha de especificações oficial para obter os limites exatos. Exceder este limite especificado danifica permanentemente os componentes internos da PCB. Sempre cumpra rigorosamente as restrições de flexão do fabricante.

P: A manutenção da Série RF pode ser feita pela frente?

R: Sim, o design magnético permite total capacidade de manutenção frontal. Os técnicos podem remover facilmente módulos individuais usando uma ferramenta de sucção especializada. Esse recurso reduz significativamente o tempo de inatividade para manutenção. Também elimina a necessidade de passarelas de acesso traseiro volumosas em espaços arquitetônicos apertados.

P: Preciso de uma moldura personalizada ou posso montá-la diretamente em uma parede curva?

R: Embora a montagem em uma parede existente seja teoricamente possível, não a recomendamos. Quase sempre é necessária uma subestrutura de metal personalizada. Ele fornece o nivelamento absoluto e a adesão magnética segura necessária para uma exibição perfeita. As curvas de drywall padrão raramente atendem à precisão milimétrica necessária.

P: Essas telas são adequadas para instalação externa?

R: Esses módulos altamente flexíveis normalmente apresentam uma classificação IP somente para ambientes internos. Eles não possuem a ampla proteção contra intempéries necessária para exposição direta ao ar livre. Verifique sempre a classificação IP específica do seu modelo. Implante-os estritamente em ambientes internos climatizados, a menos que o fabricante especifique explicitamente as capacidades externas.
